當前位置：首頁>產品>減速機機架>JAI大法蘭機架<69標>、JAII<69標> 機架

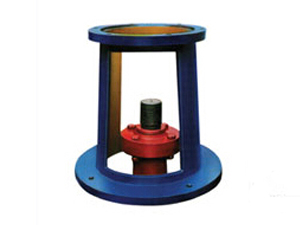

JAI大法蘭機架<69標>、JAII<69標> 機架

無支點機架。機架本身無軸的支承點，攪拌軸是以減速機輸出軸的兩個支承軸為受力支點，可用于傳遞小功率，不受或只受較小軸向負荷、攪拌不太強烈的攪拌裝置。攪拌軸與減速機的聯接_用剛性聯軸器，特別是以JQ型夾殼聯軸器為_。

產地：河北省滄州市吳橋

供應商：河北橋星減速機制造有限公司

電話：0317-7364606 傳真：0317-7369606

JAI大法蘭機架<69標>、JAII<69標> 機架詳細介紹

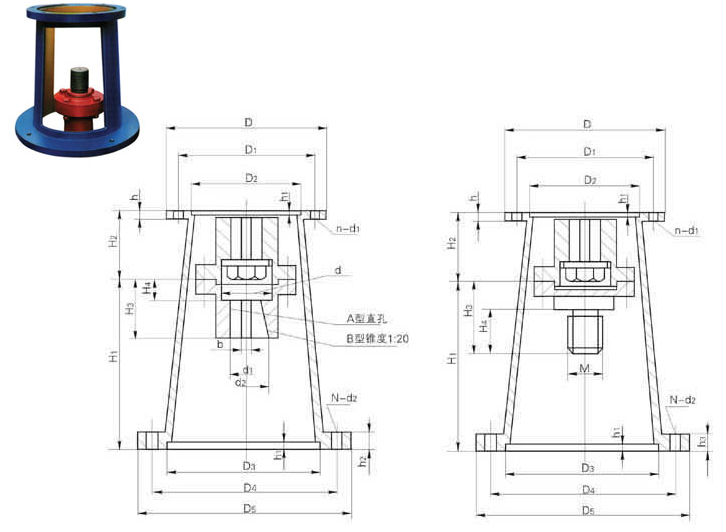

JAⅠ<69標>無支點機架主要參數及尺寸

機架型號	減速機型號	輸入端接口					輸出端接口						H₁	H₂	H₃	H₄	d	A型直孔		B型維孔 Ⅰ₂20
機架型號	減速機型號	D	D₁	D₂	h	h₁	n-d₁	D₃	D₄	D₅	h	n-d₂	H₁	H₂	H₃	H₄	d	d₁	b	d₂	b
JAⅠ₀	B₀	190	160	140	16	5	4-12	165	210	250	16	6-12	205	55	55	18	45	30	8
JAⅠ₁	B₁	230	200	170	16	5	6-12	215	260	290	16	8-12	226	84	75	25	50	35	10	35	10
JAⅠ₂	B₂	260	230	200	20	6	6-12	290	350	380	20	8-14	250	96	90	30	70	45	14	50	14
JAⅠ₃	B₃	340	310	270	22	6	6-13.5	360	440	480	22	8-18	300	112	110	30	80	55	16	60	18
JAⅠ₄	B₄	400	360	320	22	7	8-15	440	530	580	25	8-22	384	141	130	40	90	70	20	70	20
JAⅠ₅	B₅	490	450	400	25	7	12-18	450	550	600	28	8-22	390	160	150	40	115	90	25	85	25

本機架適用于擺線針輪減速機的聯接，配剛性聯軸器，上聯軸器裝JA型直孔，下聯軸器裝A型直孔或B型錐孔，錐度為1：20的聯軸器。該機架無支承適用于反應器傳來的軸向力不大時使用。

JAⅡ<69標>無支點機架，配螺紋聯軸器主要參數及尺寸

機架型號	減速機型號	輸入端接口						輸出端接口					H₁	H₂	H₃	H₄	M	反應罐容積（升）
		D	D₁	D₂	h₁	h	N-d₁	D₃	D₄	D₅	h₃	N-d₂
JAⅡ₁	B₁	230	200	170	5	16	6-12	215	260	290	16	8-12	226	84	93	50	M33×2	50-100
															120	60	M42×3	200
JAⅡ₂	B₂	260	230	200	6	20	6-12	230	300	345	20	3-18	254	96	120	60	M42×3	200-300
															120	60	M48×3	500
JAⅡ₃	B₃	340	310	270	6	22	6-13.5	320	400	460	22	4-20	328	112	120	80	M60×4	1000
															120	80	M68×4	1500
															120	80	M78×4	2000
JAⅡ₄	B₄	400	360	320 （316）	7	22	8-15	440	530	580	25	8-22	384	141	130	80	M78×4	3000
JAⅡ₅	B₅	490	450	400	7	25	12-18	450	550	600	28	8-22	390	160	130	80	M78×4	5000
