當前位置：首頁>產品>減速機機架>JII 型單支點機架、TJA型機架

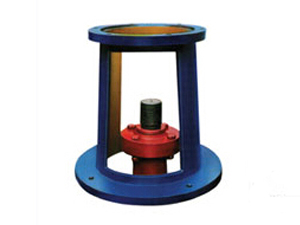

JII 型單支點機架、TJA型機架

減速機機架指的是電機支架，用于安裝環境受限或者是用于電機和減速機直接通過皮帶輪以及鏈輪傳動減小輸出轉速的情況下，安裝在減速機箱體上面的，用于電機的固定。且電機的輸出端和減速機的輸入端在同一側面。

產地：河北省滄州市吳橋

供應商：河北橋星減速機制造有限公司

電話：0317-7364606 傳真：0317-7369606

JII 型單支點機架、TJA型機架詳細介紹

JⅡ型單支點機架主要參數及尺寸

機架型號	減速機型號	D 1	D 2	D 3 （H 8 ）	D 4 （H 9 ）	D 5	D 6	n 1 -d 1	n2-d2	H	H 2	H 3	H 4	H 5	H 6	H 8	H 8	H 9
JⅡ2	B2	260	230	200	295	350	392	6-13.5	4-26	568	478	301	159	89	74	20	17	70
JⅡ3	B3	340	310	270	345	400	442	6-13.5	4-26	675	575	358	178	101	81	37	20	82
JⅡ4	B4	400	360	320（316）	435	500	548	8-16	8-30	736	613	384	215	123	92	25	28	120
JⅡ5	B5	490	450	400	440	550	600	12-18	12-22	835	685	363	280	150	130	44	40	142
JⅡ6	B6	580	520	460（455）	500	550	600	12-22	12-22	928	739	380	350	187	163	46	40	156

機架型號	減速機型號	d 1	d 2	d 3	M0	d 4 （k 6 ）	b	t	f 1	f 2	h 1	h 2
JⅡ2	B2	45	45	43	M50×2	50	14	48.5	6	5	20	12
JⅡ3	B3	55	55	63	M65×2	65	16	59	6	5	20	24
JⅡ4	B4	70	70	72	M75×2	75	20	74.5	7	5	22	26
JⅡ5	B5	90	90	95	M100×2	100	25	95	8	7	26	28
JⅡ6	B6	100	100	105	M110×2	110	28	106	10	7	28	30

TJA型單支點機架主要參數及尺寸

機架型號	減速機型號	輸入端接口						輸出端接口				D 5	D 6	D 7	H 1	H 2	H 3	H 4
機架型號	減速機型號	D	D 1	D 2 （H 9 ）	h 1	h 2	n-d 1	D 3	D 4	n-d 2	h 3	D 5	D 6	D 7	H 1	H 2	H 3	H 4
TJA 0	B0	190	160	140	16	5	4-12	250	210	3-12	16	115	45	30	260	200	34	70
TJA 1	B1	230	200	170	16	5	6-12	290	260	4-12	16	115	45	35	310	200	57	100
TJA 2	B2	260	230	200	20	6	6-12	345	300	3-18	20	115	50	45	350	200	57	100
TJA 3	B3	340	310	270	22	6	6-13.5	460	400	4-20	22	160	60	55	440	250	77	100
TJA 4	B4	400	260	320 （316）	22	7	8-15	580	530	6-20	22	160	75	70	521	250	87	130
TJA 5	B5	490	450	400	25	7	12-18	600	550	8-22	28	240	100	90	540	300	107	170
TJA 6	B6	580	520	320 （316）	28	10	12-22	600	560	12-22	30	250	110	100	624	350	100	200
TJA 7	B7	650	590	520	30	12	12-22	700	650	12-22	30	275	120	110	724	400	142	200
TJA 8	B8	880	800	680	30	12	12-37	880	810	20-27	37	310	140	130	818	450	202	225

注：圖中所注“H2”僅與本樣本BLD系列件速機相配，如選用其他型號或其他廠家減速機，“H2”需另行計算。
2、Ⅰ型為夾殼式聯軸器聯接
3、Ⅱ型為JA型聯軸器聯接
4、如用戶對輸出軸長度有特殊要求，請?jiān)谟嗀洉r(shí)說明
