當前位置：首頁>產品>聯軸器>十字滑塊聯軸器

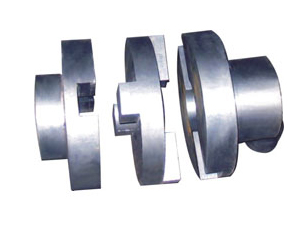

十字滑塊聯軸器

聯軸器分為梅花聯軸器、波紋管聯軸器、膜片聯軸器、彈性聯軸器、剛性聯軸器、滑塊聯軸器、萬向聯軸器、鏈條式聯軸器、彈簧螺旋聯軸器、橡膠樹脂聯軸器、輪胎式聯軸器、彈性柱銷聯軸器、曲面齒聯軸器、多角式聯軸器、永磁性聯軸器、安全聯軸器。彈性聯軸器等。主要用在機床各個方面。

產地：河北省滄州市吳橋

供應商：河北橋星減速機制造有限公司

電話：0317-7364606 傳真：0317-7369606

十字滑塊聯軸器詳細介紹

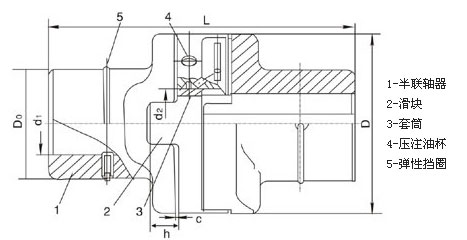

公稱轉柜 N·m	許用轉速 r/min	d₁	D₀	D	L	h	d₂	c	質量 kg
120		15	32	70	95	10	18	0.5^+0.3₀	1.5
		17					20		1.47
		18					22		1.43
250		20	45	90	115	12	25		2.68
		25					30		2.55
		30					34		2.60
500		36	60	110	160	16	40		5.57
		40					45		5.21
800		45	80	130	200	20	50		10.00
		50					55		9.46
1250		55	95	150	240	25	60		15.40
		60					65		14.46
2000		65	105	170	275	30	70		22.41
		70					75		21.29
3200		75	115	190	310	34	80		31.50
		80					85		29.80
5000		95	130	210	355	38	90	10^+0.3₀	44.77
		90					95		42.46
8000		95	140	240	395	42	100		59.44
		100					105		57.02
10000		110	170	280	435	45	115		91.50
		120					130		84.29
16000		130	190	320	485	50	140		129.55
		140					150		120.0
20000		150	210	340	550	55	160		162.55

注：半聯軸器和十字滑塊材料：45鋼，ZG310-570,表面淬火46～60HRC：套筒材料：Q23_鋼。
凸榫與凹榫工作面壓強驗算：
P＝6TcD/（D3-d31）h ≤ 【p】
式中
T8——計算轉矩，N·m；
D——十字滑塊的外徑，mm；
d1——十字滑塊的內徑，mm；
h——十字滑塊凸榫的高度，mm；
【p】許用壓強，當半聯軸器和十字滑塊均為淬火鋼，潤滑良好，【p】＝15～30MPa。當半聯軸器為淬火鋼，十字滑塊為鑄鐵；
【p】＝10～15MPa。
