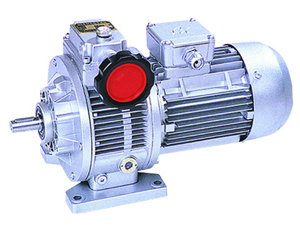

MB系列行星摩擦式無級機械變速器

行星摩擦式無級機械變速器采用傳動帶和工作直徑可變的主、從動輪相配合來傳遞動力，可以實現傳動比的連續改變，從而得到傳動系與發動機工況的_匹配。

產地：河北省滄州市吳橋

供應商：河北橋星減速機制造有限公司

電話：0317-7364606 傳真：0317-7369606

MB系列行星摩擦式無級機械變速器詳細介紹

簡介及特點

MB系列無級變速機，經過多年來在實踐使用中，證明在眾多的無級變速機家族中，具有_風格，由于該系列產品設計結構合理、操作方便、傳動穩定等特點，所以廣泛應用于食品機械、化工機械、印刷機械、造紙機械、紡織機械、橡膠機械、塑料機械、陶瓷機械、制藥機械及各種工作生產流水線中的要求工藝參數多變和速度連續變化的場合，還具備了在新產品試制過程中探求機器_的工作速度。

由此可見，采用了無級變速傳動有利于簡化變速傳動方案，提高勞動生產力和產品質量，合理地利用動力和節約能源，亦具有以下特點：

1、調速精度高，調速精度在0.5-1轉，這是目前同類無級變速機中_的。

2．調速范圍大：調速范圍R=5即輸出轉速可在輸入轉速的1/1.45至1/7.25之間任意變化，并且本機能與各種擺線針輪減速機、蝸輪減速機、齒輪減速機及各種增速機直聯式組合使用，而得到_低或_高的變速范圍。

3．高強度：在加沖擊負載或機器逆轉時本機能可靠、_地傳動、無后座力，具有足夠的強度。

4．本系列減速機的所有磨擦副部件都采用GCr15軸承鋼經嚴格的熱處理，精密的加工、研磨、接觸與潤滑性能良好，所以運轉平穩，噪音低、使用壽命長。

5．同軸結構：體積少、重量輕。

MB系列行星靡擦機械無級變速機的外形及傳動變速原理

MB系列行星摩擦式機械無級變速器主要由壓緊的主動裝置、摩擦傳動機構、調速控制機構組成。

帶錐度的主動輪（1）和壓盤（2）被一組碟形彈簧（3）壓緊，輸入軸（4）與主動輪用鍵聯接，而組成壓緊的主動裝置。

一組帶錐度的行星摩擦輪（5）內側夾在壓緊的主動輪和壓盤之間，外側夾在帶錐度的固定環（6）和調速凸輪（7）之間，而組成摩擦副；當壓緊的主動裝置運轉時，摩擦輪_做純滾動，由于固定環和調速凸輪不動，因此，摩擦輪在自轉的同時作公轉運轉，通過行星摩擦輪的中心軸及滑塊軸承（8）而帶動行星架（9）轉動。

轉動手輪（10）帶動調速凸輪改變角向位置的同時，調速凸輪的端面曲線經平面彈子夾（11）和固定凸輪（12）的端面曲線作用，使調速凸輪產生軸向移動，從而均勻改變調速凸輪和固定環之間的間隔，使錐度行星摩擦輪產生徑向移動。_后均勻地改變了行星摩擦輪與主動輪、壓盤及固定環、調速凸輪摩擦處的工作半徑，實現穩定的無級變速。

MB系列行星靡擦機械無級變速機基型的型號規格

型號	MB02	MB04	MB07		MB15		MB22	MB40		MB55	MB75
4_輸入功率（KW）	0.18	0.37	0.55	0.75	1.1	1.5	2.2	3	4	5.5	7.5
6級輸入功率（KW）			0.37	0.55	0.75	1.1	1.5	2.2	3	4	5.5
輸出許用扭矩N.m	1.5~3	3~6	5~10	6~12	9~18	12~24	18~36	24~48	32~64	45~90	59~118
輸出轉數r/min	當電機輸入數為（4_）1400r/min 其輸出轉數=1000~200 r/min
輸出轉數r/min	當電機輸入數為（6_）960r/min 其輸出轉數=650~130r/min

MB系列基型配_齒輪減速機的型號規格

機型號		02	04	07	15	22	40	55	75
額定功率（KW）		0.18	0.37	0.55 0.75	1.1 1.5	2.2	3 4	5.5	7.5
傳動比	變動范圍（r/min）	許用輸出扭矩N.m
5	200~40	7~15	15~30	22~45 30~60	44~90 60~120	90~180	120~240 160~320	220~450	300~600
3.3	300~60	4.6~9.3	9.3~18.6	15.5~31 18.6~37	28~56 37~74	56~111	75~150 99~198	140~279	186~372
2.5	400~80	3.6~7.5	7.4~15	10~20 15~30	20~40 30~60	45~90	60~120 80~160	110~220	150~300
2	500~100	2.9~5.7	5.7~11	9.5~19 11.5~23	17~34 22.8~23	34~68	46~91 61~121	86~171	114~228
2/3	1500~300	0.9~2	2~4	3~6 4~8	5.8~12 8~16	12~24	16~32 21~42	29~60	40~80
1/2	2000~400	0.7~1.5	1.5~3	2.2~4.5 3~6	4.4~9 6~12	9~18	12~24 16~32	22~45	30~60

MB系列行星摩擦機械無級減速機基型配蝸輪減速機的型號規格

機型號		02	04	07	15	22	40	55
額定功率（KW）		0.18	0.37	0.55 0.75	1.1 1.5	2.2	3 4	5.5
傳動比	變動范圍（r/min）	許用輸出扭矩N.m
7.5	133~26	9~17	18~35	30.7~58 36.9~70	55~105 73~140	110~210	147~280 196~374	276~526
10	100~20	12~23	24~46	40.7~77 48.8~92	73~138 97~184	146~277	195~369 260~492	366~693
15	66.5~13.5			58~106	104~190		278~568
15	66.5~13.5	17~31	34.8~63	69.6~127	139~254	208~381	372~678
20	50~10			75.8~140	136~252		363~672
20	50~10	22.7~42	45~84	90.9~168	181~336	272~504
25	40~8			90~165	162~297
25	40~8	27~49	54~99	108~198	216~396	324~594
30	33~6.6			100~174	180~313
30	33~6.6	30~52	60~104	120~208	240~417	360~626
40	25~5			127~216	229~388
40	25~5	38~64	76.5~129	153~259	306~518
50	20~4			144~240	260~432
50	20~4	43~72	86.7~144	173~288	346~576
60	16.5~3.3			161~276	289~496
60	16.5~3.3	48~82	96.6~165	193~331	386~662
80	12.5~2.5			196~360	352~648

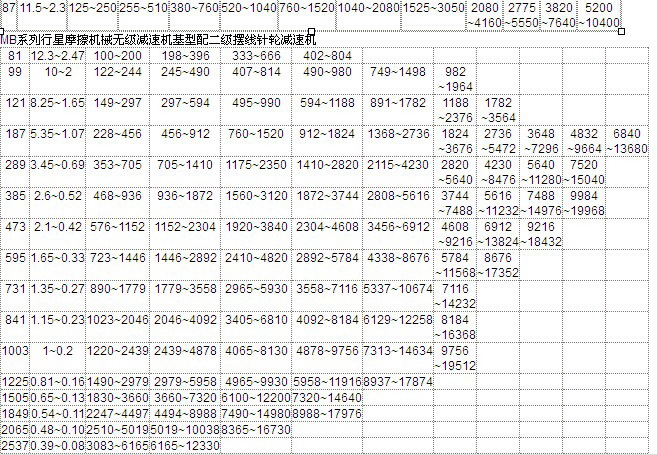

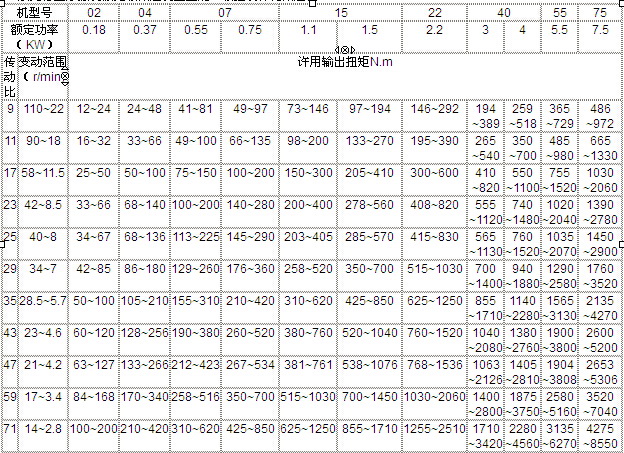

80	12.5~2.5	58.8~108	117~216	235~432
