當前位置：首頁>產品>圓弧齒蝸輪蝸桿減速機>CWU圓弧圓柱蝸輪減速機

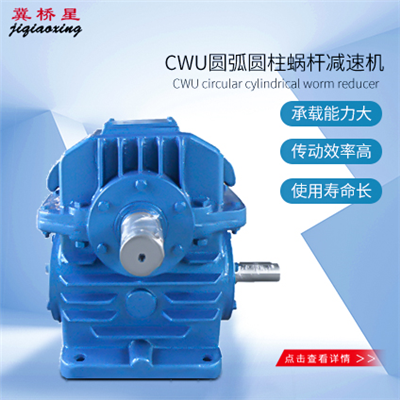

CWU圓弧圓柱蝸輪減速機

橋星減速機械制造有限公司生產的橋星CWU減速機，橋星CWU蝸桿減速機蝸桿軸可正、反向運轉，工作環境溫度為-40℃-+40℃。輸入功率范圍在0．39～189kw之間，輸出扭距在107～13500N·m之間。

產地：河北省滄州市吳橋

供應商：河北橋星減速機制造有限公司

電話：0317-7364606 傳真：0317-7369606

CWU圓弧圓柱蝸輪減速機詳細介紹

一、概述
CW系列圓弧圓柱蝸桿減速機采用單級蝸桿減速傳動，符合行業推薦性標準JB／T7935—95（原國標GB9147—88），此標準達到_九十年代水平。全系列共包括三種型號，16種中心距，12種速比。輸入功率范圍在0．39～189kw之間，輸出扭距在107～13500N·m之間。
圓弧圓柱蝸桿軸可正，反兩個方向運輸，輸入轉速不_過1500r／min，工作環境溫度為一40～40℃。當工作環境溫度低于0℃時，起動前潤滑油_加熱到O℃以上一當工作環境溫度高于40℃時，_采取冷卻措施。
二、型號、中心距、傳動比、標記示例
2．1型號，中心距
本系列減速器包括：
CWU一蝸桿在蝸輪之下的圓弧圓柱蝸稈減速器；
CWS一蝸桿在蝸輪之側的圓弧圓柱蝸桿減速器；
CWO一蝸桿在蝸輪之上的圓弧圓柱蝸桿減速器三種型號及a=63～500mm，16種中心距。

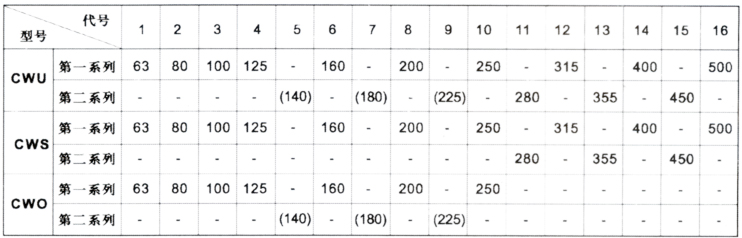

本系列減速器型號和中心距見下表單位：mm

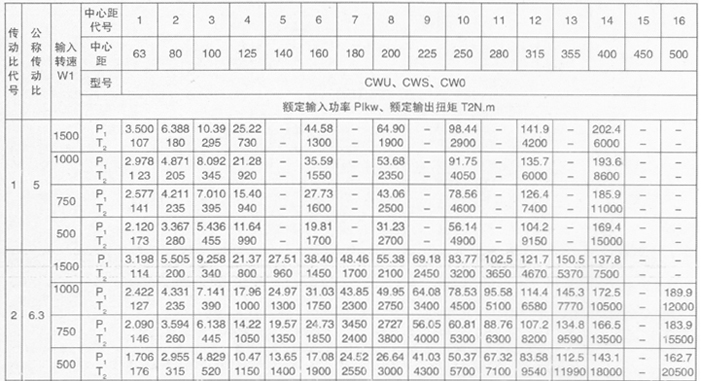

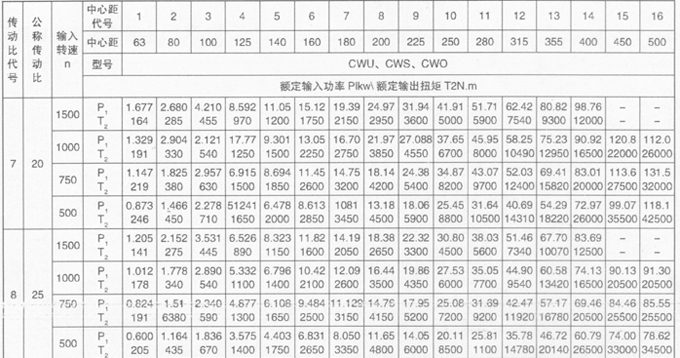

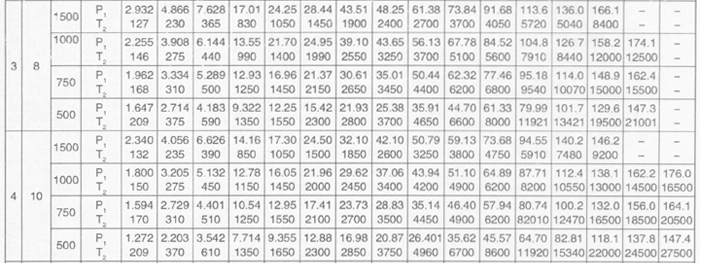

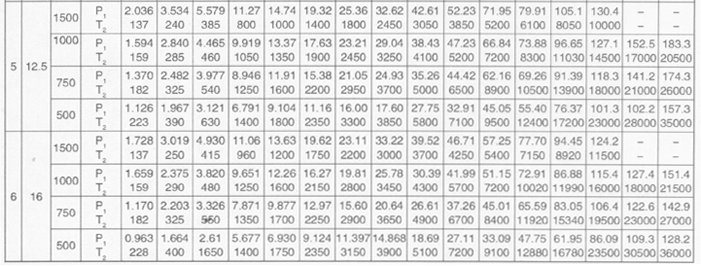

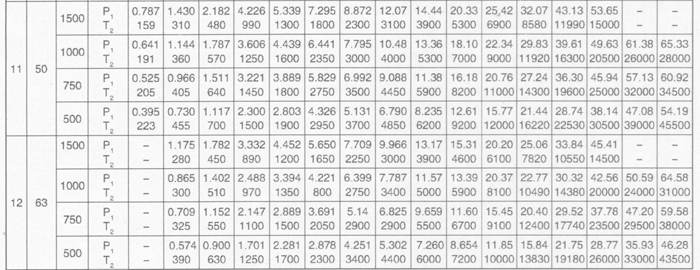

2.2公稱傳動比

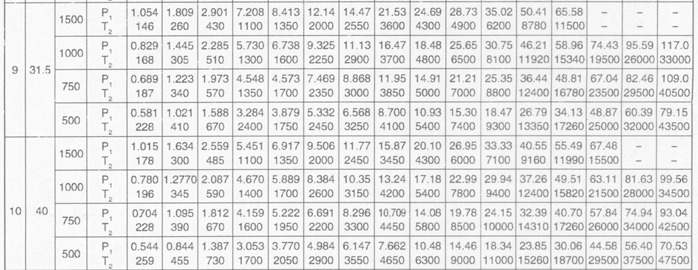

公稱傳動比i和傳動比代號見下表

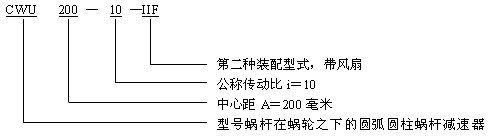

2.3標記示例

三、外形及安裝尺寸

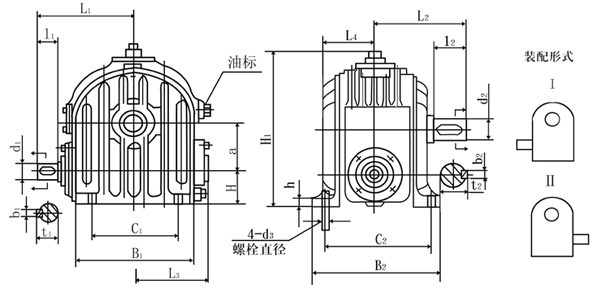

CWU63-CWU100型減速機外形和安裝尺寸

型號＼尺寸	a	B1	B2	C1	C2	h	H	H1	d3	i≤12.5
型號＼尺寸	a	B1	B2	C1	C2	h	H	H1	d3	d1	I1	b1	t1	L1
63	63	148	180	115	150	12	54	220	M12	19js6	28	6	21.5	128
80	80	175	200	140	170	15	65	267	M12	24js6	36	8	27	151
100	100	218	230	175	190	15	80	322	M12	28js6	42	8	31	182

型號＼尺寸	i≥16					d2	I2	b2	t2	L2	L3	L4	kg（不含油）
型號＼尺寸	d1	I1	b1	t1	L1	d2	I2	b2	t2	L2	L3	L4	kg（不含油）
63	19js6	28	6	21.5	128	32k6	58	10	35	135	97	70	19.5
80	24js6	36	8	27	151	38k6	58	10	41	143	110	81	28.5
100	24js6	36	8	27	176	42k6	82	12	45	182	130	95	43

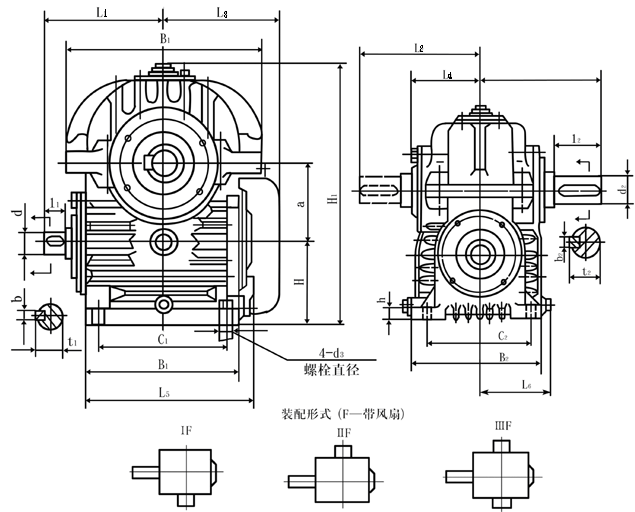

CWU125-CWU100型減速機外形和安裝尺寸

型號尺寸	a	B1	B2	B3	C1	C2	i≤12.5					i≥16
型號尺寸	a	B1	B2	B3	C1	C2	d1	I	b1	t1	L1	d1	I1	b1	t1	L1
CWU125	125	260	250	310	220	205	32k6	58	10	35	218	28js6	42	8	31	202
CWU140	140	285	275	345	230	225	38k6	58	10	41	228	28js6	42	8	31	212
CWU160	160	325	300	385	230	250	42k6	82	12	45	277	32k6	58	10	35	253
CWU180	180	350	320	420	260	270	42k6	82	12	45	292	32k6	58	10	35	268
CWU200	200	400	350	465	280	300	48k6	82	14	51.5	324	38k6	58	10	41	300
CWU225	225	440	380	505	325	325	48k6	82	14	51.5	342	38k6	58	10	41	318
CWU250	250	510	410	575	370	350	55k6	82	16	59	380	42k6	82	12	45	380
CWU280	280	570	460	645	420	400	60m6	105	18	64	430	48k6	82	14	51.5	407
CWU315	315	640	530	715	470	445	65m6	105	18	69	470	48k6	82	14	51.5	447
CWU355	355	730	580	805	540	490	70m6	105	20	74.5	515	55k6	82	16	59	492
CWU400	400	790	620	880	620	530	75m6	105	20	79.5	545	60m6	105	18	64	545
CWU450	450	885	680	985	700	580	80m6	130	22	85	625	65m6	105	18	69	600
CWU500	500	1015	750	1115	760	640	90m6	130	25	95	680	70m6	105	20	74.5	655

型號尺寸	d2	I2	b2	t2	L2	L3	L4	L5	L6	h	H	H1	d3	重量（不含油）
CWU125	55K6	82	16	59	222	202	133	153	147	30	125	408	M16	92
CWU140	60m6	105	18	64	260	220	144	166	160	30	140	445	M16	120
CWU160	65m6	105	18	69	270	245	156	186	172	35	160	510	M16	145
CWU180	75m6	105	20	79.5	290	260	173	200	182	35	180	560	M20	200
CWU200	80m6	130	22	85	325	295	180	235	197	40	200	650	M20	260
CWU225	90m6	130	25	95	340	320	193	247	212	40	225	730	M20	320
CWU250	100m6	165	28	106	385	360	209	285	228	45	225	785	M24	395
CWU280	110m6	165	28	116	405	390	225	312	253	50	250	885	M24	530
CWU315	120m6	165	32	127	420	430	242	352	289	50	280	980	M30	700
CWU355	130m6	200	32	137	470	480	255	397	315	55	300	1085	M30	910
CWU400	150m6	200	36	158	490	515	277	429	335	60	315	1175	M30	1200
CWU450	170m6	240	40	179	560	575	299	484	367	65	355	1310	M36	1660
CWU500	190m6	280	45	200	640	655	343	549	403	80	400	1450	M36	2330
