一、概述

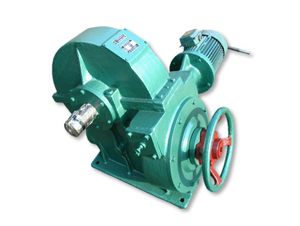

本產品為二級蝸桿蝸輪減速裝置。具有體積小、速比大、傳動自鎖，噪音低等優點，配有手動裝置，便于安裝調試時使用。
二、用途及適用范圍
RZS型系列減速器主要用于中頻電爐、高溫電爐自動傾倒作業、實現澆注機械化，對_澆注質量、減輕勞動強度，提高生產率起到重要作用，也可用于自動焊接、自動翻轉，裝配線工件自動轉位等轉動作業需要。減速器輸入轉速不大于1500r/min
工作環境溫度0℃～50℃，高于50℃時需采取冷卻措施。
三、標記示例：
RZS—431表示輸出轉矩為0.5r/min
1表示輸出轉矩為1300N·m
輸出轉矩代號

額定輸出轉矩（N·m）	250	1300	3500	5000	10000	13300
代號	1	2	3	4	5	6

輸出轉速（r/min）	0.3-0.5	0.6-1.0	1.1-2.0
代號	1	2	3

主要技術特性

參? 數 型? 號	額定輸入功率KW	額定輸入轉速r/min	額定輸出轉速r/min	額定輸出轉矩N·m	傳動比	傳動效率%	直聯電機功率KW
RZS—131	0.11	1400	0.5	250	1:2800	12	0.25
RZS—231	0.34	1400	0.5	1300	1:2800	20	0.55
RZS—232	0.41	1400	1	1300	1:1400	30	0.55
RZS—233	0.41	1400	2	1300	1:700	40	0.55
RZS—331	1.06	1400	0.44	3500	1:3272	20	1.1
RZS—431	1.20	1400	1/3	5000	1:4312	20	1.5
RZS—531	1.65	1400	0.31	10000	1:4500	20	2.2
RZS—531A	3	1400	0.39	10000	1:3550	20	4
RZS—631	3	1400	0.43	13300	1:3250	20	4

本系列減速機是采用尼曼型圓柱蝸桿嚙合付傳動，蝸桿可磨削，提高加工精度，凸凹齒廓嚙合，使圓周速度方向的夾角增大，有利于產生_潤滑油膜，_嚙合狀況，提高了齒面抗疲勞強度，延長使用壽命；凸凹齒嚙合曲率較?。ㄇ拾霃捷^大），降低了接觸能力，提高承載能力；輸出軸軸承間距較大，有利于提高輸出剛度，增加傳動穩定性，無需另置支承軸承，簡化了結構，縮小體積，提高長軸攪拌能力；Ⅲ型輸出軸采用帶有內錐面的空心結構，攪拌軸穿過空腔以錐面定位，軸頭用螺母鎖定即可，裝配_方便快捷，便于維修；電機經帶輪減速后再連于減速機，既增加了速比范圍，又起緩沖作用。
用途及適用范圍
RZS系列產品主要用于中頻電爐、高溫電爐自動傾倒作業，實現澆注機械化，對_澆注質量、減輕勞動強度，提高生產率起到重要作用，也可用地自動焊接、自動翻轉，裝配線工件自動轉位等轉動作業需要。
減速器輸入轉速不大于1500r/min
工作環境溫度0℃-50℃，高于50℃時需采取冷卻措施。
